Systembeschreibung

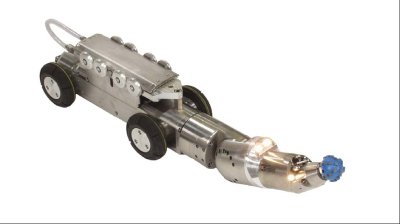

Der IMS-Fräskopf-MIDI ist in Verbindung mit der Schwenkachse MIDI und
dem IMS-Fahrwagen ein kompakter Fräsroboter für die gängigsten
Rohrdurchmesser im Kanal: DN 150 bis DN 500.
Der kompakte, aber sehr leistungsfähige Fahrwagen, an den weitere Module
(z.B. Fräskopf TURBO), auch für größere Nennweiten angeschlossen werden
können, ist mit einer Andruckleiste zum Verspannen beim Fräsen und zur
Traktionserhöhung beim Einfahren ausgestattet.
Die Steuerung der Fräse einschließlich Fahrwagen erfolgt über die
universelle IMS-Steuerung, welche eine Erweiterung des Systems für
größere und kleinere Nennweiten sowie Sanierungstechnik ermöglicht.
Die im abnehmbaren Fräskopf integrierte Colorkamera mit Scheibenwischer
sowie die Beleuchtung (4 x 10W) schwenkt beim Fräsen mit dem Kopf mit
und ermöglicht so eine gute Beobachtung des Fräsvorganges. Diese
Konstruktion des Fräskopfes ermöglicht auch radiales Fräsen in
beliebigem Winkel.
Das Gerät ist komplett abgedichtet und wird mit Stickstoff befüllt. Der
Fahrwagen verfügt außerdem über einen Rückfahrsensor, welcher ein
Zurückfahren nur bei straffem Versorgungsschlauch zulässt, um damit ein
Überfahren zu verhindern.
Technische Daten
Einsatzbereich:
Rohre NW 150 bis 500
Fräsleistung:
Luftmotor mit ca. 1 kW bei 6.000 min-1 (Leerlaufdrehzahl)
Verfahrwege:
Schwenken ca. 550 mm (+ 90°)
Drehen 400°
axial ca. 6 m/min
Versorgungsanschlüsse:
elektrisch: 230 V +/-1% / 50 Hz/ 6 A
pneumatisch: ca. 1,5 m3/min, 10 bar Zuleitungsdruck
Luft max. 40°C, trocken, gefiltert
|
